一、用途

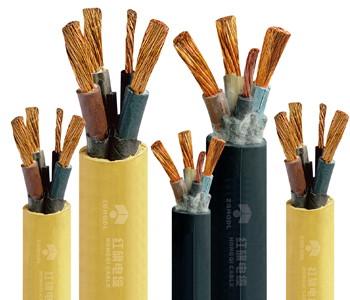

本产品为矿用橡套软电缆系列产品。适用于：额定电压0.66/1.14kv及以下的煤矿设备的电源连接。
二、使用条件
电缆导体的长期允许工作温度为65℃，电缆的最小弯曲半径为电缆直径的6，黄色护套电缆不得在日光下长期暴露。
四、型号、名称、
| 型号 | 名称 | 用途 |
| MY-0.38/0.66 | 矿用移动橡套软电缆 | 额定电压0.38/0.66KV各种井下移动采煤设备的电源连接 |
| MYP-0.38/0.66 | 矿用移动橡屏蔽套软电缆 | 额定电压0.38/0.66KV各种井下移动采煤设备的电源连接 |
| MYP-0.66/1.14 | 矿用移动屏蔽橡套软电缆 | 额定电压0.38/0.66KV各种井下移动采煤设备的电源连接 |
 | 1、动力线芯导体 |
| 2、填充 | |
| 3、绝缘 | |
| 4、绝缘屏蔽 | |
| 5、地线芯导体 | |
| 6、外护套 |
五、规格尺寸
| 芯数*导体截面(mm2) | 标称厚度(mm) | 电缆外径(mm) | 芯数*导体标称截面(mm2) | 标称厚度(mm) | 电缆外径(mm) | ||
| 绝缘 | 护套 | 绝缘 | 护套 | ||||
| 1*35 | 1.8 | 2.2 | 16.0-19.5 | 1*50 | 2.4 | 3.4 | 28.0-33.0 |
| 1*50 | 2.0 | 2.4 | 18.5-22.5 | 1*185 | 2.4 | 3.4 | 30.5-35.5 |
| 1*70 | 2.0 | 2.6 | 21.0-25.0 | 1*240 | 2.6 | 3.5 | 34.0-39.5 |
| 1*95 | 2.2 | 2.8 | 23.5-28.5 | 1*300 | 2.6 | 3.6 | 37.0-43.0 |
| 1*120 | 2.2 | 3.0 | 25.5-29.5 | 1*400 | 2.8 | 3.8 | 42.0-48.0 |
备注：主品执行MT81.5-1999标准
| 芯数*导体标称截面(mm2) | 标称厚度 (mm) | 电缆外径(mm) | |||
| 动力线芯 | 地线芯 | 动力芯 | 护套 | MY-0.38/0.66 | MYP-0.38/0.66 |
| 3*2.5★ | 1*2.5★ | 1.2 | 3.0 | 16.0-18.0 | 19.0-22.0 |
| 3*4 | 1*4 | 1.4 | 3.5 | 19.0-22.5 | 22.0-26.5 |
| 3*6 | 1*6 | 1.4 | 3.5 | 21.0-25.5 | 24.0-29.0 |
| 3*10 | 1*10 | 1.6 | 4.0 | 25.0-30.0 | 28.0-32.5 |
| 1*6★ | |||||
| 3*16 | 1*10 | 1.6 | 4.0 | 27.5-32.0 | 30.5-35.5 |
| 1*6★ | |||||
| 3*25 | 1*16 | 1.8 | 4.5 | 32.5-37.5 | 35.5-41.0 |
| 1*10★ | |||||
| 3*35 | 1*16 | 1.8 | 4.5 | 33.5-41.0 | 38.5-44.5 |
| 1*10★ | |||||
| 3*50 | 1*16 | 2.0 | 5.0 | 41.5-47.5 | 44.5-51.0 |
| 3*70 | 1*25 | 2.0 | 5.0 | 46.0-53.0 | 49.0-56.0 |
| 3*95 | 1*25 | 2.2 | 5.5 | 52.5-59.8 | 55.5-63.0 |
| 3*120 | 1*35 | 2.2 | 5.5 | 56.0-63.5 | 59.0-67.0 |
| 3*150 | 1*35 | 2.4 | 6.0 | 62.5-70.5 | 65.5-74.0 |
| 3*180★ | 1*50★ | 2.6 | 6.0 | 64.4-75.0 | 67.8-76.5 |
备注：规格后加★的产品执行企标 G/GB-08-2008及MT818-1999标准，其余产品执行MT818.5-2009.
| 芯数*导体标称截面 (mm2) | 标称厚度(mm) | 电缆外径(mm) | ||
| 动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MYP-0.66/1.14 |
| 3*4★ | 1*4★ | 1.6 | 4.0 | 23.0-25.0 |
| 3*6★ | 1*6★ | 1.6 | 4.0 | 24.0-27.0 |
| 3*10 | 1*10 | 1.8 | 4.5 | 30.0-35.0 |
| 3*16 | 1*10 | 1.8 | 4.5 | 32.5-37.5 |
| 3*25 | 1*16 | 2.0 | 5.0 | 37.5-43.0 |
| 3*35 | 1*16 | 2.0 | 5.0 | 40.5-46.5 |
| 3*50 | 1*16 | 2.2 | 5.5 | 46.5-53.0 |
| 3*70 | 1*25 | 2.2 | 5.5 | 51.0-58.0 |
| 3*95 | 1*25 | 2.4 | 6.0 | 57.5-65.0 |
| 3*120 | 1*35 | 2.4 | 6.0 | 61.0-69.0 |
| 3*150 | 1*50 | 2.6 | 6.0 | 66.5-75.0 |
| 3*185 | 1*70★ | 2.8 | 6.0 | 69.5-75.5 |
备注：规格后加★的产品执行企标 G/GB-08-2008及MT818-1999标准，其余产品执行MT818.5-1999.
| 动力线芯标称截面(mm2) | 20℃时导体电阻Ω/km | 动力线芯称截面(mm2) | 20℃时导体电阻Ω/km |
| 2.5 | ≤7.98 | 70 | ≤0.272 |
| 4 | ≤4.95 | 95 | ≤0.206 |
| 6 | ≤3.30 | 120 | ≤0.161 |
| 10 | ≤1.91 | 150 | ≤0.129 |
| 16 | ≤1.21 | 185 | ≤0.106 |
| 25 | ≤0.780 | 240 | ≤0.0801 |
| 35 | ≤0.554 | 300 | ≤0.0641 |
| 50 | ≤0.386 | 400 | ≤0.0495 |
| 动力线芯标称截面(mm2) | 20℃时导体电阻Ω/km | 动力线芯称截面(mm2) | 20℃时导体电阻Ω/km |
| 2.5 | ≤600 | 70 | ≤200 |
| 4 | ≤600 | 95 | ≤200 |
| 6 | ≤450 | 120 | ≤200 |
| 10 | ≤400 | 150 | ≤180 |
| 16 | ≤350 | 185 | ≤180 |
| 25 | ≤300 | 240 | ≤160 |
| 35 | ≤250 | 300 | ≤140 |
| 50 | ≤250 | 400 | ≤140 |
1、导体工作允许温度90℃
2、成品电缆具有抗弯曲性能
3、成品电缆具有机械挤压和机械冲击性能
4、绝缘搞张强度大于605Mpa，断裂伸长率大于200％
5、护套抗张强度大于11.0N/mm平方，断裂伸长率大于250％
6、额定电压0.38/0.66KV产品经受工频3.0KV/5min耐压不击穿，额定电压0.66/1.14KV 产品能经受工频3.7KV/5min耐压不击穿，额定电压1.9/3.3kv产品能经受工频6.8KV/5min耐压不击穿
7、产品的阻燃性能达到MT386-1995规定的全部燃烧试验的要求。
