煤矿用阻燃橡套电缆

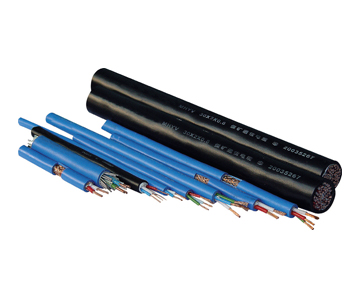

煤矿用阻燃通信电缆(MT818.14-1999 Q/CB-11-2008)



一、用途
本产品适用于煤井下监测,控制系统作低频信号传输线
二、型号、名称

                型号                名称                主要使用范围
                MHYV                煤矿用聚氯乙烯绝缘氯乙烯护套通信电缆                用于矿场作普通信号传输,适用于固定敷设
                MHYVR                煤矿用聚氯乙烯绝缘聚氯乙烯护套通信软电缆                用于矿场作普通信号传输,可移动使用
                MHYVP                煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆                用于矿场作普通信号传输,适用于固定敷设
                MHYVRP                煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信软电缆                用于矿场作普通信号传输,电缆较柔软
                MHYBV                煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆                用于机械冲击较高的场合主信号传输
                MHY32                煤矿用聚乙烯绝缘钢丝铠装聚乙烯护套通信电缆                用于平港,竖井或斜井而作主信号传输


三、电缆的规格
MHYVRP

                型号                标称截面(mm2)
                0.75                1.0                1.5                0.75                1.0                1.5
                芯数                对数
                MHYV                2~7                2~10
                MHYVR                2~7                2~10
                MHYVP                2~7                2~10
                MHYVRP                2~7                2~10
                MHYBV                2~7                2~10
                MHY32                -                3~7                2~19


四、电缆结构参数
表1、MHYV型煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径≤mm
                1*2*0.75                1                0.5                1.6                8.5
                1*2*0.75                2                0.5                1.6                8.5
                1*2*1.0                1                0.5                1.6                8.7


                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径≤mm
                1*2*1.0                2                0.6                1.6                9.2
                1*2*1.5                1                0.5                1.6                9.0
                1*2*1.5                2                0.6                1.6                9.8
                1*2*0.75                1                0.5                1.6                8.5
                1*3*0.75                2                0.6                1.6                8.8
                1*3*1.0                1                0.5                1.6                9.0
                1*3*1.0                2                0.6                1.6                9.6
                1*3*1.5                1                0.5                1.6                9.4
                1*3*1.5                2                0.6                1.6                10.2
                1*4*0.75                1                0.5                1.6                9.0
                1*4*0.75                2                0.6                1.6                9.3
                1*4*1.0                1                0.5                1.6                9.5
                1*4*1.0                2                0.6                1.6                10.2
                1*4*1.5                1                0.5                1.6                10.0
                1*4*1.5                2                0.6                1.6                11.0
                1*5*0.75                1                0.5                1.6                9.6
                1*5*0.75                2                0.6                1.6                10.0
                1*5*1.0                1                0.5                1.6                10.0
                1*5*1.0                2                0.6                1.6                11.0
                1*5*1.5                1                0.5                1.6                10.7
                1*5*1.5                2                0.6                1.6                11.7
                1*6*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8
                1*6*1.0                2                0.6                1.6                11.7
                1*6*1.5                1                0.5                1.6                11.5
                1*6*1.5                2                0.6                1.6                12.5
                1*7*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8



                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径≤mm
                1*7*1.0                2                0.6                1.6                11.7
                1*7*1.5                1                0.5                1.6                11.5
                1*7*1.5                2                0.6                1.6                12.5
                2*2*0.75                1                0.5                1.6                10.7
                2*2*0.75                2                0.6                1.6                11.2
                2*2*1.0                1                0.5                1.6                11.4
                2*2*1.0                2                0.6                1.6                12.5
                3*2*1.5                1                0.5                1.6                12.1
                3*2*1.5                2                0.6                1.6                13.4
                3*2*0.75                1                0.5                1.6                11.2
                3*2*0.75                2                0.6                1.6                11.7
                3*2*1.0                1                0.5                1.6                12.0
                3*2*1.0                2                0.6                1.6                13.1
                3*2*1.5                1                0.5                1.6                12.7
                4*2*1.5                2                0.6                1.6                14.0
                4*2*0.75                1                0.5                1.6                12.1
                4*2*0.75                2                0.6                1.6                12.7
                4*2*1.0                1                0.5                1.6                13.0
                4*2*1.0                2                0.6                1.6                14.2
                4*2*1.5                1                0.5                1.6                13.7
                4*2*1.5                2                0.6                1.6                15.2
                5*2*0.75                1                0.5                1.6                13.0
                5*2*0.75                2                0.6                1.6                13.6
                5*2*1.0                1                0.5                1.6                13.8
                5*2*1.0                2                0.6                1.6                15.3
                5*2*1.5                1                0.5                1.6                14.9
                5*2*1.5                2                0.6                1.6                16.5
                7*2*0.75                1                0.5                1.6                14.0
                7*2*0.75                2                0.6                1.6                14.7
                7*2*1.0                1                0.5                1.6                14.9
                7*2*1.0                2                0.6                1.6                16.6
                7*2*1.5                1                0.5                1.6                16.8


                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径≤mm
                7*7*1.5                2                0.6                1.6                18.0
                10*2*0.75                1                0.5                1.6                17.2
                10*2*0.75                2                0.5                1.6                18.2
                10*2*1.0                1                0.5                2.0                20.2
                10*2*1.0                2                0.6                2.0                22.5
                10*2*1.5                1                0.5                2.0                22.0
                10*2*1.5                2                0.6                2.0                24.0


表2MHYVR型煤矿用聚氯乙烯绝缘氯乙烯绝缘氯乙烯护套软信电缆

                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径mm
                1*2*0.75                6                0.6                1.6                8.5
                1*2*1.0                5                0.5                1.6                9.3
                1*2*1.5                5                0.6                1.6                10.0
                1*3*0.75                6                0.5                1.6                8.9
                1*3*1.0                5                0.6                1.6                9.7
                1*3*1.5                5                0.5                1.6                10.4
                1*4*0.75                6                0.6                1.6                9.4
                1*4*1.0                5                0.5                1.6                10.4
                1*4*1.5                5                0.6                1.6                11.1
                1*5*0.75                6                0.5                1.6                10.0
                1*5*1.0                5                0.6                1.6                11.1
                1*5*1.5                5                0.5                1.6                12.0
                1*6*0.75                6                0.6                1.6                10.7
                1*6*1.0                5                0.5                1.6                12.0
                1*6*1.5                5                0.6                1.6                12.8
                1*7*0.75                6                0.5                1.6                10.7
                1*7*1.0                5                0.6                1.6                12.0
                1*7*1.5                5                0.5                1.6                12.8
                2*2*0.75                6                0.6                1.6                11.3
                2*2*1.0                5                0.5                1.6                12.6
                2*2*1.5                5                0.6                1.6                13.7
                3*2*0.75                6                0.5                1.6                12.0
                3*2*1.0                5                0.6                1.6                13.3


                规格                导体种类                绝缘标称厚度mm                外护套标称厚度mm                电缆外径≤mm
                10*2*0.75                6                0.5                1.6                18.4
                10*2*1.0                5                0.6                1.6                22.8
                10*2*1.5                5                0.6                1.6                25.0
                3*2*1.5                5                0.6                1.6                14.4
                4*2*0.75                6                0.5                1.6                12.8
                4*2*1.0                5                0.6                1.6                14.4
                4*2*1.5                5                0.6                1.6                15.6
                5*2*0.75                6                0.5                1.6                13.8
                5*2*1.0                5                0.6                1.6                15.6
                5*2*1.5                5                0.6                1.6                17.0
                7*2*0.75                6                0.5                1.6                15.0
                7*2*1.0                5                0.6                1.6                16.8
                7*2*1.5                5                0.6                1.6                18.3


表3MHYVP型煤矿用聚氯乙烯绝缘氯乙烯绝缘氯乙烯护套软信电缆

                规格                导体种类                绝缘标称厚度mm                内护套标称厚度 mm                编织单线直径 mm                外护套标称厚度 mm                电缆外径≤mm
                1*2*0.75                1                0.6                1.5                0.15                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.1
                1*2*1.0                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.8
                1*2*1.5                2                0.5                1.5                0.15                1.6                12.6
                1*2*1.5                1                0.6                1.5                0.15                1.6                13.4
                1*3*0.75                2                0.5                1.5                0.15                1.6                12.0
                1*3*0.75                1                0.6                1.5                0.15                1.6                12.4
                1*3*1.0                2                0.5                1.5                0.15                1.6                12.6
                1*3*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*3*1.5                2                0.5                1.5                0.15                1.6                13.0
                1*3*1.5                1                0.6                1.5                0.15                1.6                13.8
                1*4*0.75                2                0.5                1.5                0.15                1.6                12.6
                1*4*0.75                1                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                2                0.5                1.5                0.15                1.6                13.2
                1*4*1.0                1                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                2                0.5                1.5                0.15                1.6                13.6


                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*4*1.5                2                0.5                1.5                0.20                1.6                17.0
                1*5*0.75                1                0.6                1.5                0.15                1.6                17.5
                1*5*1.0                2                0.5                1.5                0.15                1.6                14.7
                1*2*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*5*1.5                2                0.5                1.5                0.20                1.6                13.5
                1*5*1.5                1                0.6                1.5                0.20                1.6                13.6
                1*7*0.75                2                0.5                1.5                0.20                1.6                14.8
                1*7*0.75                1                0.6                1.5                0.20                1.6                14.5
                1*7*1.0                2                0.5                1.5                0.20                1.6                15.5
                1*7*1.0                2                0.6                1.5                0.20                1.6                14.8
                1*7*1.5                1                0.5                1.5                0.20                1.6                14.2
                2*2*1.5                2                0.6                1.5                0.20                1.6                14.4
                3*2*0.75                1                0.5                1.5                0.20                1.6                15.5
                3*2*0.75                2                0.6                1.5                0.20                1.6                15.2
                3*2*1.0                1                0.5                1.5                0.20                1.6                16.3
                3*2*1.0                2                0.6                1.5                0.20                1.6                14.5
                3*2*1.5                1                0.5                1.5                0.20                1.6                15.0
                3*2*1.5                2                0.6                1.5                0.20                1.6                15.2
                4*2*0.75                1                0.5                1.5                0.20                1.6                16.3
                4*2*0.75                2                0.6                1.5                0.20                1.6                16.0
                4*2*1.0                1                0.5                1.5                0.20                1.6                17.2
                4*2*1.0                2                0.6                1.5                0.20                1.6                15.0
                4*2*1.5                1                0.5                1.5                0.20                1.6                15.5
                4*2*1.5                2                0.6                1.5                0.20                1.6                15.6
                5*2*0.75                1                0.5                1.5                0.20                1.6                17.0
                5*2*0.75                2                0.5                1.5                0.20                1.6                16.7


                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径 mm                外护套标称厚度mm                电缆外径≤mm
                5*2*1.0                2                0.5                1.5                0.20                0.20                17.8
                5*2*1.0                1                0.6                1.5                0.15                0.20                19.4
                5*2*1.5                2                0.5                1.5                0.15                0.20                18.8
                5*2*1.5                1                0.6                1.5                0.15                0.20                22.0
                7*2*0.75                2                0.5                1.5                0.20                0.20                18.0
                7*2*0.75                1                0.6                1.5                0.20                0.20                18.8
                7*2*1.0                2                0.5                1.5                0.20                0.20                19.0
                7*2*1.0                1                0.6                1.5                0.20                0.20                21.5
                7*2*1.5                2                0.5                1.5                0.20                0.20                21.4
                7*2*1.5                2                0.6                1.5                0.20                0.20                23.5
                10*2*0.75                1                0.5                1.5                0.20                0.20                23.0
                10*2*0.75                2                0.6                1.5                0.20                0.20                23.8
                10*2*1.0                1                0.5                1.5                0.20                0.20                24.0
                10*2*1.0                2                0.6                1.5                0.20                0.20                26.8
                10*2*1.5                1                0.5                1.5                0.20                0.20                25.5
                10*2*1.5                2                0.6                1.5                0.20                0.20                28.2


表四MHYVRP型煤矿用聚氯乙烯绝缘氯乙烯绝缘氯乙烯护套软信电缆

                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*2*0.75                6                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                5                0.6                1.5                0.15                1.6                13.0
                1*2*1.5                5                0.6                1.5                0.15                1.6                13.5
                1*3*0.75                6                0.5                1.5                0.15                2.0                12.5
                1*3*1.0                5                0.6                1.5                0.15                1.6                13.3
                1*3*1.5                5                0.5                1.5                0.15                1.6                14.0
                1*4*0.75                6                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                5                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                5                0.5                1.5                0.20                1.6                15.0
                1*5*0.75                6                0.6                1.5                0.15                1.6                13.8
                1*5*1.0                5                0.6                1.5                0.20                1.6                15.0
                1*5*1.5                5                0.6                1.5                0.20                1.6                16.0
                1*7*0.75                6                0.5                1.5                0.20                1.6                14.6
                1*7*1.0                5                0.6                1.5                0.15                1.6                15.8


                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*7*1.5                5                0.6                1.5                0.20                1.6                16.8
                2*2*0.75                6                0.5                1.5                0.20                1.6                15.2
                2*2*1.0                5                0.6                1.5                0.20                1.6                16.5
                2*2*1.5                5                0.6                1.5                0.20                2.0                17.5
                3*2*1.0                6                0.5                1.5                0.20                1.6                15.6
                3*2*1.5                5                0.6                1.5                0.20                1.6                17.0
                3*2*0.75                6                0.6                1.5                0.20                1.6                18.2
                4*2*1.0                5                0.5                1.5                0.20                1.6                16.5
                4*2*1.5                5                0.6                1.5                0.20                1.6                18.0
                4*2*0.75                5                0.6                1.5                0.15                1.6                19.5
                5*2*1.0                5                0.5                1.5                0.20                1.6                17.6
                5*2*1.5                5                0.6                1.5                0.20                1.6                19.0
                5*2*0.75                5                0.6                1.5                0.20                2.0                21.5
                7 2 0.75                6                0.5                1.5                0.20                1.6                18.4
                7*2*1.0                5                0.6                1.5                0.20                2.0                22.4
                7*2*1.5                5                0.6                1.5                0.20                2.0                23.2
                10*2*0.75                6                0.5                1.5                0.20                2.0                23.4
                10*2*1.0                5                0.6                1.5                0.20                2.0                26.0
                10*2*1.5                5                0.6                1.5                0.20                2.0                28.0


表5MHYBV型煤矿用聚氯乙烯绝缘氯乙烯绝缘氯乙烯护套软信电缆

                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*0.75                6                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                1                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                2                0.6                1.5                0.25~0.30                1.6                13.4
                1*2*1.0                5                0.6                1.5                0.25~0.30                1.6                13.5
                1*2*1.5                1                0.5                1.5                0.25~0.30                1.6                13.2
                1*2*1.5                2                0.6                1.5                0.25~0.30                1.6                14.0
                1*2*1.5                5                0.6                1.5                0.25~0.30                1.6                14.2
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                12.7


                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*3*0.75                2                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*0.75                6                0.5                1.5                0.25~0.30                1.6                13.1
                1*3*1.0                1                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*1.0                2                0.6                1.5                0.25~0.30                1.6                13.8
                1*3*1.0                5                0.6                1.5                0.25~0.30                1.6                14.0
                1*3*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.4
                1*4*0.75                5                0.5                1.5                0.25~0.30                1.6                14.6
                1*4*0.75                1                0.6                1.5                0.25~0.30                1.6                13.2
                1*4*1.0                2                0.5                1.5                0.25~0.30                1.6                13.5
                1*4*1.0                5                0.6                1.5                0.25~0.30                1.6                13.7
                1*4*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.5
                1*5*0.75                6                0.5                1.5                0.25~0.30                1.6                14.6
                1*5*0.75                1                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.0                2                0.5                1.5                0.25~0.30                1.6                15.1
                1*5*1.0                5                0.6                1.5                0.25~0.30                1.6                15.3
                1*5*1.5                1                0.5                1.5                0.25~0.30                1.6                13.8
                1*5*1.5                2                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.5                5                0.6                1.5                0.25~0.30                1.6                16.2
                1*6*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*6*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*6*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*6*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*6*1.0                2                0.6                1.5                0.25~0.30                1.6                15.9
                1*6*1.0                5                0.6                1.5                0.25~0.30                1.6                16.1
                1*6*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6


                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm
                Outer diameter of cable≤mm
                4*2*1.0                2                0.6                1.5                0.25~0.30
                1.6                18.4
                4*2*1.0                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*1.5                1                0.5                1.5                0.25~0.30                1.6                18.0
                4*2*1.5                2                0.5                1.5                0.25~0.30                1.6                19.5
                4*2*1.5                6                0.5                1.5                0.25~0.30                1.6                20.0
                5*2*0.75                1                0.5                1.5                0.25~0.30                1.6                17.3
                5*2*0.75                2                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*0.75                5                0.5                1.5                0.25~0.30                1.6                18.2
                5*2*1.0                1                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*1.0                2                0.6                1.5                0.25~0.30                1.6                19.6
                5*2*1.0                5                0.6                1.5                0.25~0.30                1.6                19.8
                5*2*1.5                1                0.5                1.5                0.25~0.30                1.6                19.2
                5*2*1.5                2                0.5                1.5                0.25~0.30                1.6                22.6
                5*2*1.5                5                0.5                1.5                0.25~0.30                2.0                23.0
                7*2*0.75                1                0.5                1.5                0.25~0.30                2.0                18.3
                7*2*0.75                2                0.5                1.5                0.25~0.30                1.6                19.0
                7*2*0.75                5                0.6                1.5                0.25~0.30                1.6                19.2
                7*2*1.0                1                0.6                1.5                0.25~0.30                1.6                19.1
                7*2*1.0                2                0.5                1.5                0.25~0.30                1.6                22.7
                7*2*1.0                2                0.6                1.5                0.25~0.30                2.0                23.0
                7*2*1.5                5                0.6                1.5                0.25~0.30                2.0                22.0
                7*2*1.5                1                0.5                1.5                0.25~0.30                2.0                24.0
                7*2*1.5                6                0.5                1.5                0.25~0.30                2.0                24.5
                10*2*0.75                1                0.5                1.5                0.25~0.30                2.0                23.5
                10*2*0.75                2                0.6                1.5                0.25~0.30                2.0                24.2
                10*2*0.75                5                0.6                1.5                0.25~0.30                2.0                24.5
                10*2*1.0                1                0.5                1.5                0.25~0.30                2.0                24.3
                10*2*1.0                2                0.6                1.5                0.25~0.30                2.0                26.8
                10*2*1.0                5                0.6                1.5                0.25~0.30                2.0                27.0
                10*2*1.5                1                0.5                1.5                0.25~0.30                2.0                26.0
                10*2*1.5                2                0.5                1.5                0.25~0.30                2.0                28.5
                10*2*1.5                5                0.5                1.5                0.25~0.30                2.0                29.2


表6MHY32型煤矿用用聚氯乙烯绝缘氯乙烯绝缘氯乙烯护套软信电缆

                规格                导体种类                绝缘标称厚度mm                内护套标称厚度mm                编织单线直径mm                外护套标称厚度mm                电缆外径≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm
                Outer diameter of cable≤mm
                4*2*1.5                2                0.6                1.5                1.0                2.0                22.0
                5*2*0.75                1                0.5                1.5                1.0                2.0                18.4
                5*2*0.75                2                0.5                1.5                1.0                2.0                19.1
                5*2*1.0                1                0.5                1.5                1.0                2.0                19.2
                5*2*1.0                2                0.6                1.5                1.0                2.0                22.0
                5*2*1.5                1                0.5                1.5                1.0                2.0                21.7
                5*2*1.5                2                0.6                1.5                1.0                2.0                23.3
                7*2*0.75                1                0.5                1.5                1.0                2.0                19.8
                7*2*0.75                2                0.5                1.5                1.0                2.0                21.5
                7*2*1.0                1                0.5                1.5                1.0                2.0                21.6
                7*2*1.0                2                0.6                1.5                1.0                2.0                23.4
                7*2*1.5                1                0.5                1.5                1.2                2.2                22.8
                7*2*1.5                2                0.6                1.5                1.2                2.2                25.0
                10*2*0.75                1                0.5                1.5                1.2                2.2                24.5
                10*2*0.75                2                0.5                1.5                1.2                2.2                25.8
                10*2*1.0                1                0.5                1.5                1.2                2.2                26.0
                10*2*1.0                2                0.6                1.5                1.5                2.5                29.5
                10*2*1.5                1                0.5                1.5                1.5                2.5                28.8
                10*2*1.5                2                0.6                1.5                1.5                2.5                31.3
                19*2*0.75                1                0.5                1.5                1.5                2.5                29.3
                19*2*0.75                2                0.5                1.5                1.5                2.5                30.5
                19*2*1.0                1                0.5                1.5                1.5                2.5                30.6
                19*2*1.0                2                0.6                1.5                1.5                2.5                32.6
                19*2*1.5                1                0.5                1.5                1.5                2.5                32.7
                19*2*1.5                2                0.6                1.5                1.5                2.5                35.8



六、电缆主要技术性能
1导体直流电阻及固有衰减

                标称截面                导体结构                                 20℃导体直流电阻                固有衰减(800Hz)(≤dB/km )
                种类                根数/单线标称直径≤Ω/km                                 1.2
                2                7/0.30                36.0
                0.75                1                1/0.97                24.5
                2                7/0.37                24.5
                6                42/0.15                26.0
                1.0                1                1/1.13                18.1
                2                7/0.43                18.1
                5                32/0.20                19.5
                1.5                1                1/1.38                12.1
                2                7/0.52                12.1
                5                48/0.20                13.3


2、电缆其它主要技术性能

                型号                MHYV MHYVR MHYVRP
MHYVP MHYBV MHY32
                +20℃线芯导体直线电阻                见上表
                电缆固有                见上表
                +20℃绝缘电阻                5000
                Imin工频交流电压试验                1500V不极穿(50Hz)
                电缆工作电容                0.06(800Hz)
                远端串音衰减                70(800Hz)
                电感                800(800Hz)
                工作对直流电阻差DC                2


3、阻燃性能
电缆达到MT386-1995种规定的单根垂直燃烧成束燃烧试验要求

联系我们

地 址:浙江省乐清市经济开发区经五路268号
全国统一客服热线:400-0700-118  电 话:0577-62056161
阿里巴巴网址:zghongqidianlan.1688.com
浙ICP备19034639号-1@2013-2018 © 中国·红旗集团 版权所有

  • 进入公司网站

  • 进入阿里巴巴

@2013-2018 © 中国·红旗集团 版权所有
