产品型号: FVN-多股镀锡铜丝束线芯,聚氯乙烯绝缘尼龙护套线 FVNP-多股镀锡铜丝束线芯,聚氯乙烯绝缘尼龙护套,镀锡编织屏蔽线。 产品规格: 0.2~35mm2 产品标准: JB/T10260-2001 产品电压: 适用于交流额定电压250V及以下或直流电压500V及以下的低压线路。 使用温度: 电线的使用温度为-60~+80℃在相对湿度为98﹪,温度为+45℃的环境中使用。 产品特性: 产品具有优越的防水性能,适用于潮湿环境,并耐磨、耐寒、耐火、耐腐蚀等特点。尼龙护套优越的耐磨性减少了电线穿管和敷设时对绝缘的损坏,良好的耐碳氢化合物性能,耐油、耐液化气和煤气腐蚀的性能,有效地提高了电线的可靠性和使用寿命(老化性能试验证明FVN型电线比原用的PVC型电线的使用寿命至少提高一倍即40年或以上),安全性能高。经试验FVN型电线有良好的热稳定性和抗热收缩性能。避免线路过载使用造成电线绝缘收缩露出铜线导致短路故障的可能性。 产品应用: 产品应用于汽车、动力系统和控制系统、智能交通工程项目以及铁路、公路高杆灯、各种监控设施、室外照明、适用于交流额定电压250V及以下或直流电压500V及以下的低压线路 电线规格、结构表: |
标称截面 mm2 | 规格 | 绝缘厚度 | 护套厚度 | 电缆最大外径 mm | 参考重量 Kg/Km | FVN | FVNP | FVN | FVNP | 0.2 | 12/0.15 | 0.35 | 0.12 | 1.7 | 2.3 | 4.12 | 8.82 | 0.3 | 16/0.15 | 0.35 | 0.12 | 1.9 | 2.4 | 5.02 | 10.16 | 0.4 | 23/0.15 | 0.35 | 0.12 | 2.1 | 2.6 | 6.58 | 12.37 | 0.5 | 28/0.15 | 0.35 | 0.12 | 2.15 | 2.7 | 7.64 | 13.42 | 0.6 | 19/0.2 | 0.35 | 0.12 | 2.2 | 3.1 | 8.51 | 17.36 | 0.8 | 19/0.23 | 0.35 | 0.12 | 2.3 | 3.2 | 10.63 | 20.76 | 1.0 | 19/0.26 | 0.35 | 0.12 | 2.5 | 3.3 | 13.0 | 23.06 | 1.5 | 19/0.32 | 0.4 | 0.12 | 2.9 | 3.7 | 19.06 | 30.74 | 2.5 | 49/0.26 | 0.4 | 0.12 | 3.9 | 4.8 | 31.64 | 46.82 | 4.0 | 77/0.26 | 0.45 | 0.12 | 4.8 | 5.7 | 50.53 | 69.16 | 6.0 | 77/0.32 | 0.45 | 0.16 | 5.6 | 6.5 | 74.24 | 96.50 | 10.0 | 126/0.32 | 0.5 | 0.16 | 7.1 | 7.6 | 118.56 | 146.11 | 16.0 | 209/0.32 | 0.6 | 0.2 | 9.0 | | 194.2 | | 25.0 | 209/0.39 | 0.6 | 0.2 | 10.4 | | 280.3 | | 35.0 | 285/0.39 | 0.6 | 0.2 | 11.6 | | 369.9 | |
|

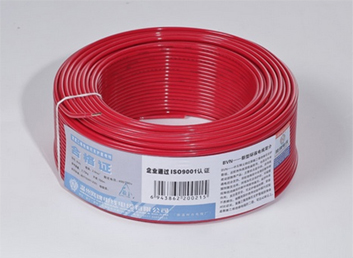

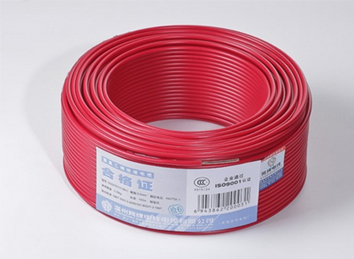

BVN聚氯乙烯绝缘尼龙护套电线 |
目前建筑工程固定布线用电线电缆在世界上主要有两大类型,一类是IEC为代表的(BV型)绝缘电线;另一类是以美国UL83为代表的采用有软铠甲之称的尼龙材料作为保护套的聚氯之烯尼龙护套电缆(THHN及THWN型)。在美国、加拿大等发达国家已使用30多年了。我国开发尼龙护套电线起步较晚。最早使用尼龙护套电线是在70年代的飞机上.我国电线方面基本采用(BV型)聚氯乙烯绝缘电线,该产品在我国使用已有40年之久,虽然该产品在建筑用线方面能满足使用要求;但是,在使用中也暴露了以下一些缺陷: 聚氯乙烯绝缘电线缺陷: ①、电流过载能力低、短路进热量小,长期工作温度较低(70℃),不能承受较高的环境温度,而且聚氯乙烯绝缘热收缩严重,受热后的收缩会引起电线端头露铜的现象,影响线路的安全。 ②、机械强度较低,易被鼠类咬破,造成供电事故。 ③、当电线敷设于有油污、油蒸汽的场所或油库附近时,往往会使绝缘层溶胀、老化或龟裂,影响其使用寿命。 ④、水分易浸入电线,使绝缘性能下降,影响电线的使用安全。 ⑤、产品外径大,耐磨性差,施工穿管中易被擦伤或挤压变形,成为供电事故的隐患。 据有关资料证明在诸多引起火灾事故中以电气线路引起的比例较多,提高建筑设计电气路方面更好的防止火灾的发生,而且能更好的确保在火灾发生时,消防设备用电的可靠性。 BVN尼龙护套电线具有以下特点: 由于尼龙材料本身具有良好的耐高温性,可以于200℃下长期使用,并能保持良好的机械性能和电绝缘性能,而且具有耐冲击性,而疲劳稳定性,不开裂。以及良好的耐磨性和自身润滑性。其自身阴烯性能好,在高温下只烧焦分解,不着火。所以采用尼龙材料做电线表面全面提高套。对提高建筑工程用线的质量及安全性和适用性,起到很好的促进作用。 尼龙护套电缆具有优异的机械物理性能,其抗张强度是聚氯乙烯的5.5倍,耐磨,被誉为“柔软铠装”电线。 尼龙护套电线具有优良的热稳定性,可提高电线的整体耐热性能,特别是在瞬时过热、过载的状态下不会热损坏。 采用尼龙做电线的保护套,可减缓或降低聚氯乙烯组分逸出或迁移,提高电线的抗老化,提高电线使用寿命。 尼龙护套电线还具有化学稳定性好,耐油、耐碳氢化合物,防水等。 尼龙护套电线电缆产品,与(BV型)全聚氯乙烯绝缘电线相比,在建筑工程对提高施工效率以及使用安全、可靠等,有以下突出特点: ⒈ 尼龙护套电线的外径比同截面的(BV型)全聚氯乙烯电线要示,所以在电线管中可容纳更多的电线或截面较大电线。 ⒉ 尼龙护套具有优良的自滑性,使电线穿管极为方便,工作效率显著,并能有效地防止因穿而损伤电线。 ⒊ 尼龙护套电线可降低绝缘收缩率,减小电线与电器装置连接时因受热收缩而电线铜线裸露。使线路运行更有安全性。 BVN尼龙护套电线作为一代性能可靠的建筑用线,正以其独特的优点逐步为广大用户所接纳,并逐渐替代了普通(BV型)聚氯乙烯电线,采用BVN型尼龙护套极大地提高建筑布线的安全性、可靠性。是传统(BV型)全聚氯乙烯绝缘电线电缆更新换代产品。 主要技术性能:成品绝缘线芯和成品电缆,放在20±5℃的室温水中至少1h后,能承受下表规定的交流50Hz浸水电压试验,电压持续时间不少于5min,无任何击穿现象。 |
电压试验项目 | 绝缘厚度 | BVN,BVN-90 ZR-BVN,ZR-BVN-90 300/500 | BVN,BVN-90 ZR-BVN,ZR-BVN-90 450/750 | BVNVB 300/500 | 成品电缆 | | 2000V | 0.12 | 2000V | 绝缘线芯 | >0.6mmV | | ≤0.6mmV | 1500V |
|
总结: PVC绝缘尼龙护套电线电缆具有优良的电气绝缘性能、物理机械性能。 PVC绝缘尼龙护套电线电缆具有较好的耐热性能,高温下抗变形性能和失重小的特点,可提高电线瞬时抗热过载能力和减缓或降低PVC组份的逸出或迁移。 PVC绝缘尼龙护套电线电缆具有耐腐性和自润滑性及耐油等特点。 产品用途:本产品适用于交流额定电压Uo/U 450/750V及以下动力装置固定敷设的电线电缆或直流电压1000V及以下的建筑、电器、开关等固定用布线。 产品标准:本产品按《额定电压450/750V及以下聚氯乙烯绝缘尼龙护套和电缆》或行业标准JB/T10261-2001生产。 使用特性 工频额定电压Uo/u为450/750V、300/500V。 电缆导体的最高允许工作温度: BVN、BVNVB:70℃ BVN-90:90℃ 电缆敷设时环境温度应不低于0℃ 电缆弯曲半径 D≤25mm.:≥4D D.25mm.:≥6D 产品特点 采用素有“柔软铠装”之称的尼龙材料作电线的护层,性能优于常用BV、BV-90、BVVB型单层聚氯乙烯绝缘电线。在性能上完全符合GB5023和UL83标准要求,特别适合用作建筑电线。 具有以下几个特点: ① 采用尼龙作为护套,外观亮丽,耐热变形小,具有优良的热稳定性。 ② 较高的机械强度和优异的耐磨性、耐寒性、表面硬度、抗弯强度、冲击强度、耐磨性、耐化学性、耐油性、耐汽油性和自润滑性。 ③ 与同规格的BV现相比,外径减小(10mm2以下尤为明显)、重量轻、外表光,便于穿管敷设,给安装敷设带来了便利和经济性,深受施工人员欢迎。 ④ 因尼龙自身有润滑性,摩擦系数小,使电线穿管敷设方便,提高工作效率几使用安全性。 ⑤ 美国将近一半的建筑电线是尼龙护套电线。 型号与名称: BVN:铜芯聚氯乙烯绝缘尼龙护套电线:建筑电器开头等固定布线 |
结构尺寸及主要技术参数: BVN、BVN-90型 300/500V 铜芯聚氯乙烯绝缘尼龙护套电线 |
标称 截面mm2 | 导体结构根/Φmm | 绝缘厚度规定值mm | 尼龙护套厚度规定值mm | 平均外径上限 mm | 参考重量kg/km | 20℃时导体电阻最大值Ω/km | 平均 | 最薄处 | 最薄处 | 铜芯 | 镀锡铜芯 | 0.5 | 1/0.8 | 0.4 | 0.33 | 0.10 | 2.2 | 7.92 | 36.0 | 36.7 | 0.75 | 1/0.97 | 0.4 | 0.33 | 0.10 | 2.4 | 10.50 | 24.5 | 24.8 | 0.75 | 7/0.37 | 0.4 | 0.33 | 0.10 | 2.5 | 11.14 | 24.5 | 24.8 | 1 | 1/1.13 | 0.4 | 0.33 | 0.10 | 2.6 | 13.28 | 18.1 | 18.2 | 1 | 7/0.43 | 0.4 | 0.33 | 0.10 | 2.7 | 14.67 | 18.1 | 18.2 |
|
|
|
